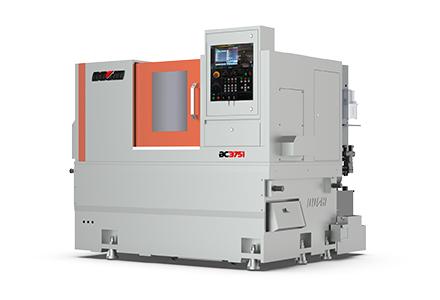

BC系列数控车床包括BC3731、BC3751、BC3751L、BC4251四款产品，该系列机床接纳整体式平床身、30°斜床鞍结构，结构紧凑，回转直径大，占地面积� � ；刀盘大，刀具干预小 。配备国产数控系统，可加工内外圆柱、圆锥、圆弧面 ；种种螺纹以及孔的钻、扩、铰等加工 。
BC3751L数控车床X轴、Z轴接纳直线电机配进口光栅结构，定位精度高，移速度快 。
产品特点：
1）X、Z轴导轨接纳大载荷滚柱线轨副，刚性高，快速移动均可达30m/min ；
BC3751L X、Z轴导轨接纳直线电机驱动，快速移动划分可达42m/min,60m/min ；

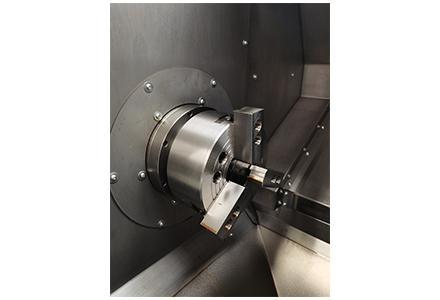

2）主轴接纳进口大直径精密角接触球轴承与双列圆柱滚子轴承组合排列，11kW主轴伺服主电机，具有极好的刚度和低速下的大扭矩 ；

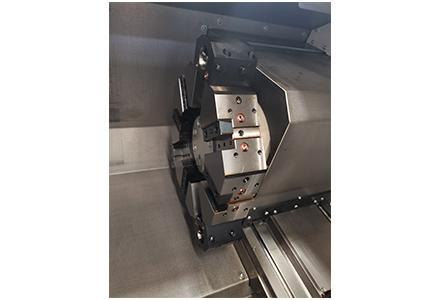

3）8工位卧式液压刀架，精度高、刚性好、换刀时间短 ；
4）接纳大对边刀盘，刀具干预� 。庸す婺４� ；
5）机床设计紧凑、重量大且占地面积小 。
适用行业：
适应轻工、机械、汽车、摩托车等多个行业 。
|
|
项目 |
单位 |
规格参数 |
备注 |
||||
|
BC3731 |
BC3751 |
BC3751L |
BC4251 |
|
||||
|
加工 规模
|
床身最大回转直径 |
mm |
Φ550 |
Φ550 |
Φ550 |
Φ600 |
|
|
|
最大车削长度 |
mm |
310 |
510 |
510 |
510 |
|
||
|
最大车削直径 |
mm |
Φ370 |
Φ370 |
Φ370 |
Φ420 |
|
||
|
滑板上最大回转直径 |
mm |
Φ330 |
Φ330 |
Φ330 |
Φ330 |
|
||
|
液压卡盘直径 |
in |
8 |
8 |
8 |
8 |
|
||
|
主轴
|
主轴头型式 |
GB5900.1 |
A2-6 |
A2-6 |
A2-6 |
A2-8 |
|
|
|
主轴锥孔规格 |
|
1:20 |
1:20 |
1:20 |
1:20 |
|
||
|
主轴通孔直径 |
mm |
Φ66 |
Φ66 |
Φ66 |
Φ82 |
|
||
|
主轴轴承直径 (前/后) |
mm |
Φ100/Φ90 |
Φ100/Φ90 |
Φ100/Φ90 |
Φ120/Φ110 |
|
||
|
主轴转速 |
r/min |
50～4500 |
50～4500 |
50～4500 |
50～3500 |
|
||
|
主电机功率(连续/30分钟) |
kW |
11/15 |
11/15 |
11/15 |
11/15 |
|
||
|

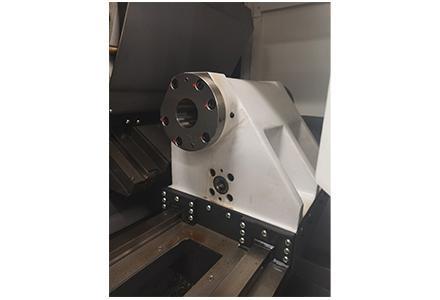

尾座 |
尾座行程 |
mm |
150 |
选配 |
350 |
350 |
350 |
|
|
套筒行程 |
mm |
80 |
/ |
/ |
100 |
|||
|
顶尖锥度 |
MT No. |
4# |
5# |
5# |
5# |
|
||
|
床鞍
|
倾斜角度 |
DEG |
30° |
30° |
30° |
30° |
|
|
|
移动距离 X/Z |
mm |
210/350 |
210/550 |
210/550 |
235/550 |
|
||
|
快速移动速度 X/Z |
m/min |
30/30 |
30/30 |
42/60 |
30/30 |
|
||
|
伺服电机扭矩 X/Z |
N.m |
10/15 |
10/15 |
/ |
10/15 |
|
||
|
滚珠丝杠直径 X/Z |
mm |
Φ32 |
Φ32 |
/ |
Φ32 |
|
||
|
刀架 |
刀位数 |
|
8 |
8 |
8 |
8 |
|
|
|
刀具尺寸 (车削/镗孔) |
mm |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
25×25/Φ40 |
|
||
|
其它 |
电源 |
kVA |
23 |
23 |
23 |
23 |
|
|
|
体积 长×宽×高 （不含排屑器） |
mm |
1929×1675×1794 |
2254×1675×1794 |
2254×1675×1794 |
2254×1700×1794 |
|
||
|
总重量 |
kg |
4100 |
4400 |
4400 |
4450 |
|
||
